Центры вращения относятся к станочным приспособлениям. Приспособлениями называются дополнительные устройства к станкам, предназначенным для закрепления обрабатываемых заготовок или расширения технологических возможностей станка. По степени специализации приспособления подразделяются на следующие группы: универсальные, специальные, универсально-переналаживаемые и универсально-сборные.

Универсальные приспособления общего назначения применяются для закрепления заготовок, различных по форме и размерам, в условиях единичного производства. К ним относятся прихваты, прижимы, упоры, машинные тпски различных видов, угольники, угловые плиты, круглые поворотные столы и другие.

У нас Вы можете приобрести центр вращения (вращающийся) А-1-5-Н КМ 5 конус Морзе 5 нормальной серии. Данный центр используется для того, что бы установить цилиндрическую заготовку, имеющее центровое отверстие (тип А), при их механической обработке на токарных станках. Производство Россия.



Некоторые технические характеристики центров данной группы:

Вид серии Радиальное биение конуса центрового валика макс., мм Радиальное биение конуса Морзе относительно неподвижного центрового валика макс., мм
Центр нормальный  0,012 0,030
Центр повышенной точности 0,006 0,016

Обозначение Максимальная частота вращения, мин-1 Максимальная масса обрабатываемой детали,кг Макс. осевое усилие (при100 мин -1), кгс
Центр А-1-2-Н 5000 210 430
Центр А-1-3-Н 4000 300 570
Центр А-1-4-Н 3500 600 570
Центр А-1-5-Н 3000 560 700

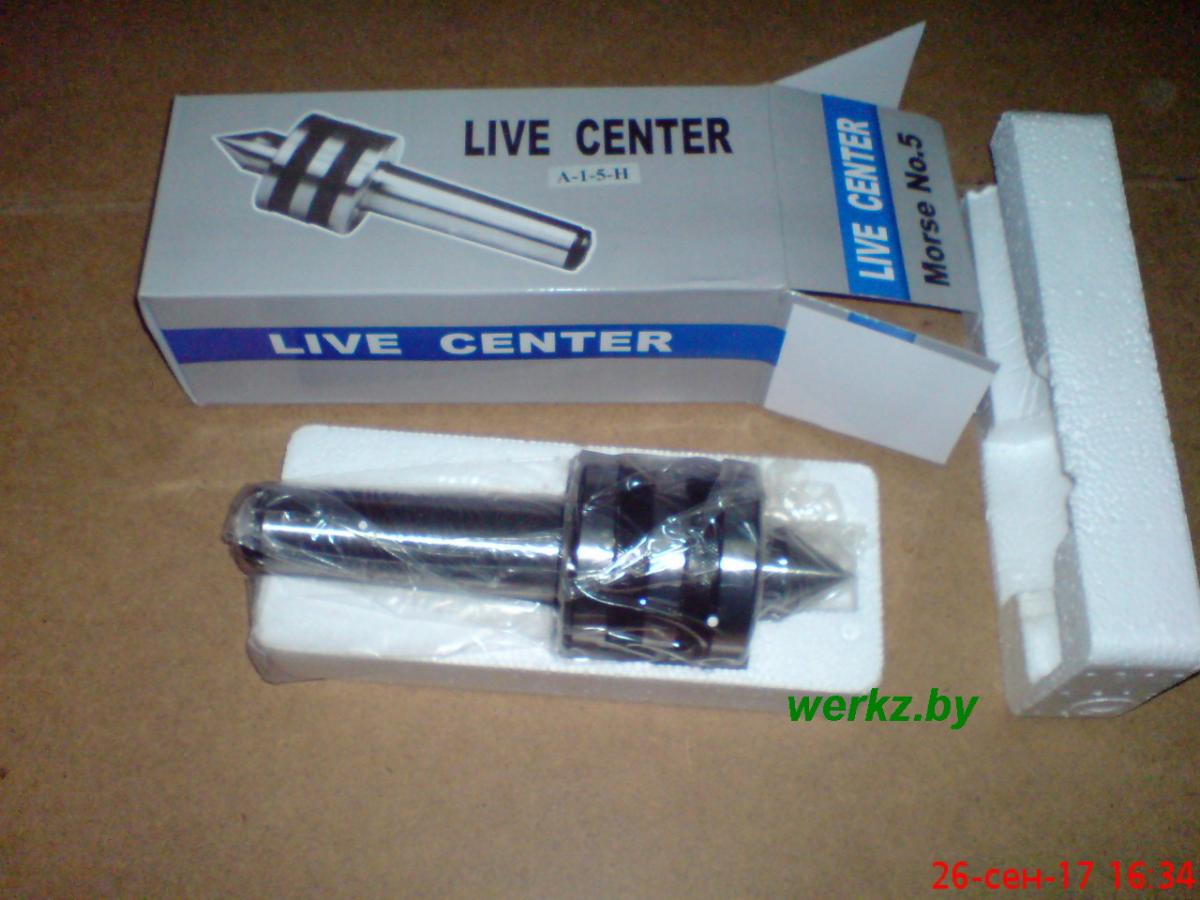

Центр вращения №5 нормальной серии

Возможна отгрузка центров вращения:

Обозначение Конус Морзе D, мм d, мм L, мм l, мм Масса, кг
7032-4158-00 (Н) нормальный 2 51 22 151 30 0,39
7032-4158-01 (Н) нормальный 3 63 25 177 33 1,13
7032-4158-02 (Н) нормальный 4 71 28 203 35 1,51
7032-4158-03 (Н) нормальный 5 80 32 250 45 3,23
7032-4158-04 2 51 8 166 45 0,42
7032-4158-05 3 63 9 194 50 1,17
7032-4158-06 4 71 11 223 55 1,57
7032-4158-07 5 80 18 265 60 3,32
7032-4158-08 (грибковый) 2 51 8 141 20 0,38
7032-4158-09 (грибковый) 3 63 9 169 25 1,13
7032-4158-10 (грибковый) 4 71 11 198 30 1,52
7032-4158-11 (грибковый) 5 80 18 240 35 3,28
7032-4161-00 (У) усиленный 4 75 36 236 45 1,8
7032-4161-01 (У) усиленный 5 90 40 280 55 3,5
7032-4161-02 (У) усиленный 6 125 56 365 70 7,6

Для приобретения смотрите наши контакты
